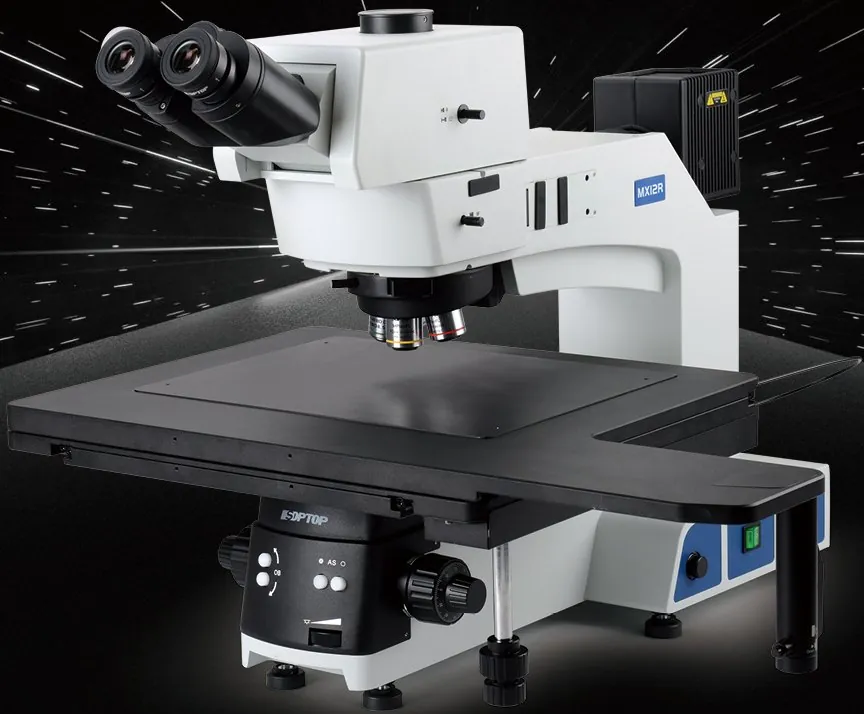

มีที่จับเวเฟอร์หลายขนาด (4, 6, 8 และ 12 นิ้ว) MX8R / MX12R ออกแบบมาสำหรับตรวจเวเฟอร์และจอแบน รองรับเวเฟอร์เส้นผ่านศูนย์กลางถึง 300 มม. และ FPD ถึง 17 นิ้ว ดีไซน์ตามหลักการยศาสตร์แบบใหม่ ทำให้ใช้งานสบาย ยืดหยุ่น และรวดเร็วขึ้น
ทุกปุ่มควบคุมออกแบบให้ลดความล้าและเร่งงานตรวจที่ต่อเนื่องเป็นเวลานาน

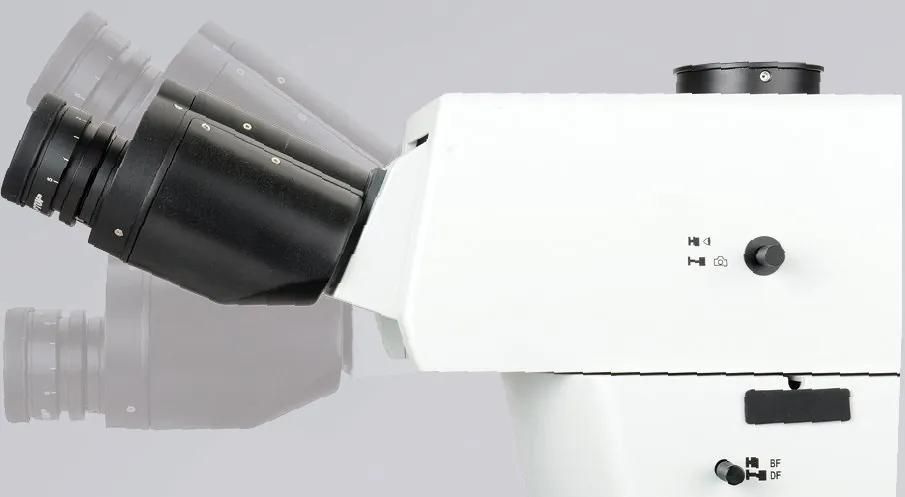

หัวกล้องเอียงได้ 0° ถึง 35° เพื่อปรับระดับสายตา ผู้ใช้ทุกคนจึงได้มุมมองที่เหมาะที่สุด ลดความเมื่อยล้าจากการใช้งานนาน และเพิ่มประสิทธิภาพการทำงานอย่างชัดเจน

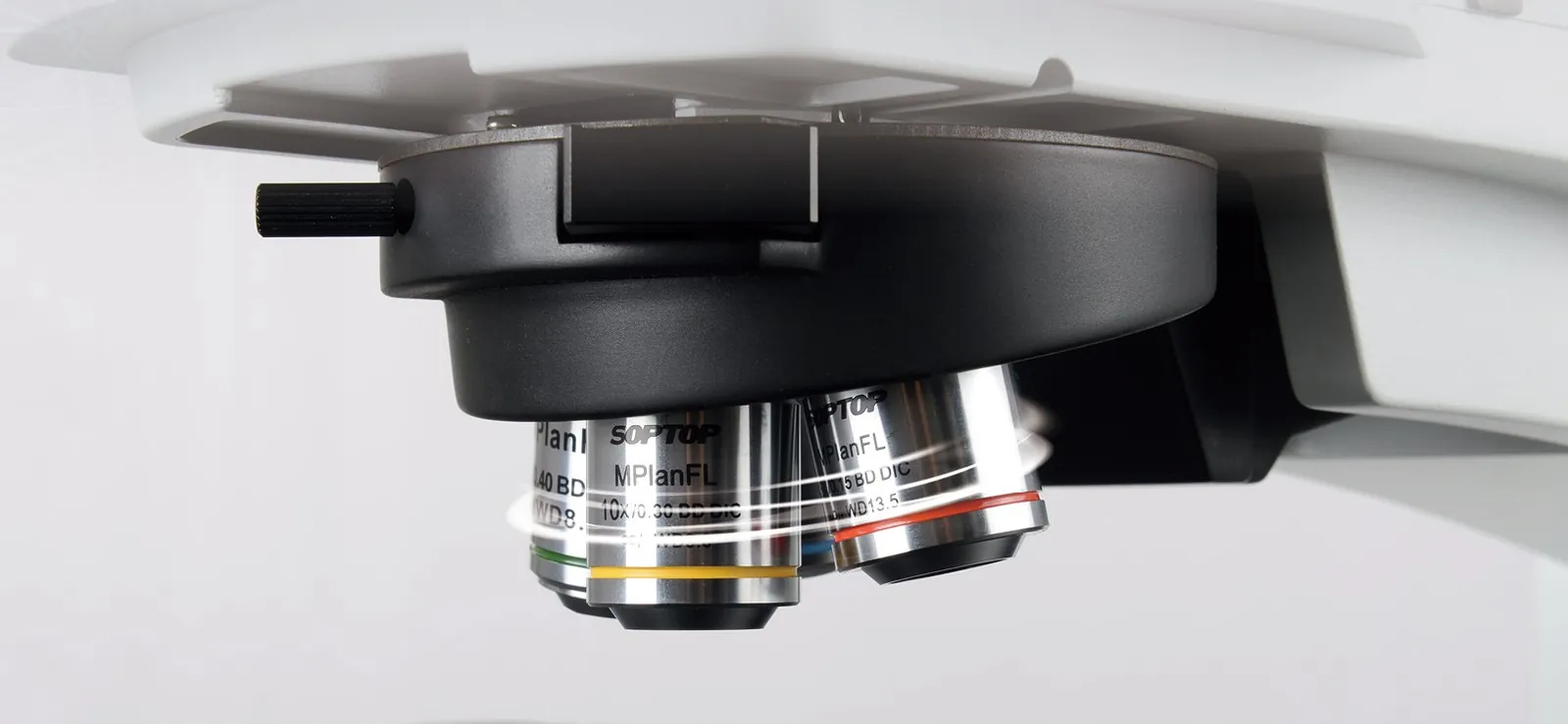

ปุ่มเดินหน้าและถอยหลังสลับกำลังขยายได้เร็ว ตำแหน่งแม่นยำและทำซ้ำได้ ระบบสลับแบบกลไกช่วยยืดอายุการใช้งานของ Nosepiece

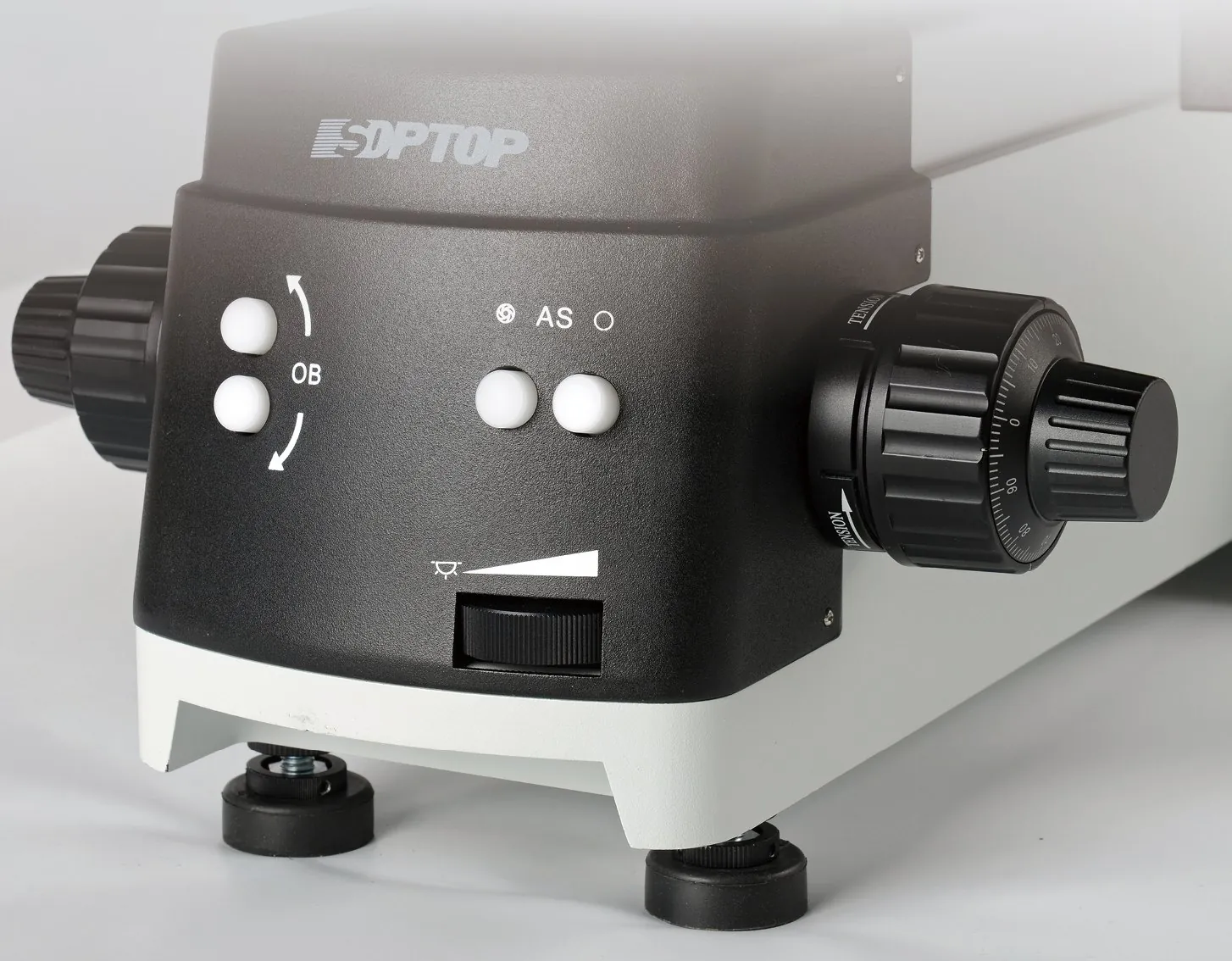

ควบคุม Nosepiece และ Aperture diaphragm แบบไฟฟ้าจากปุ่มด้านหน้าฐาน ใช้งานง่าย สะดวก และช่วยเพิ่มประสิทธิภาพการทำงาน

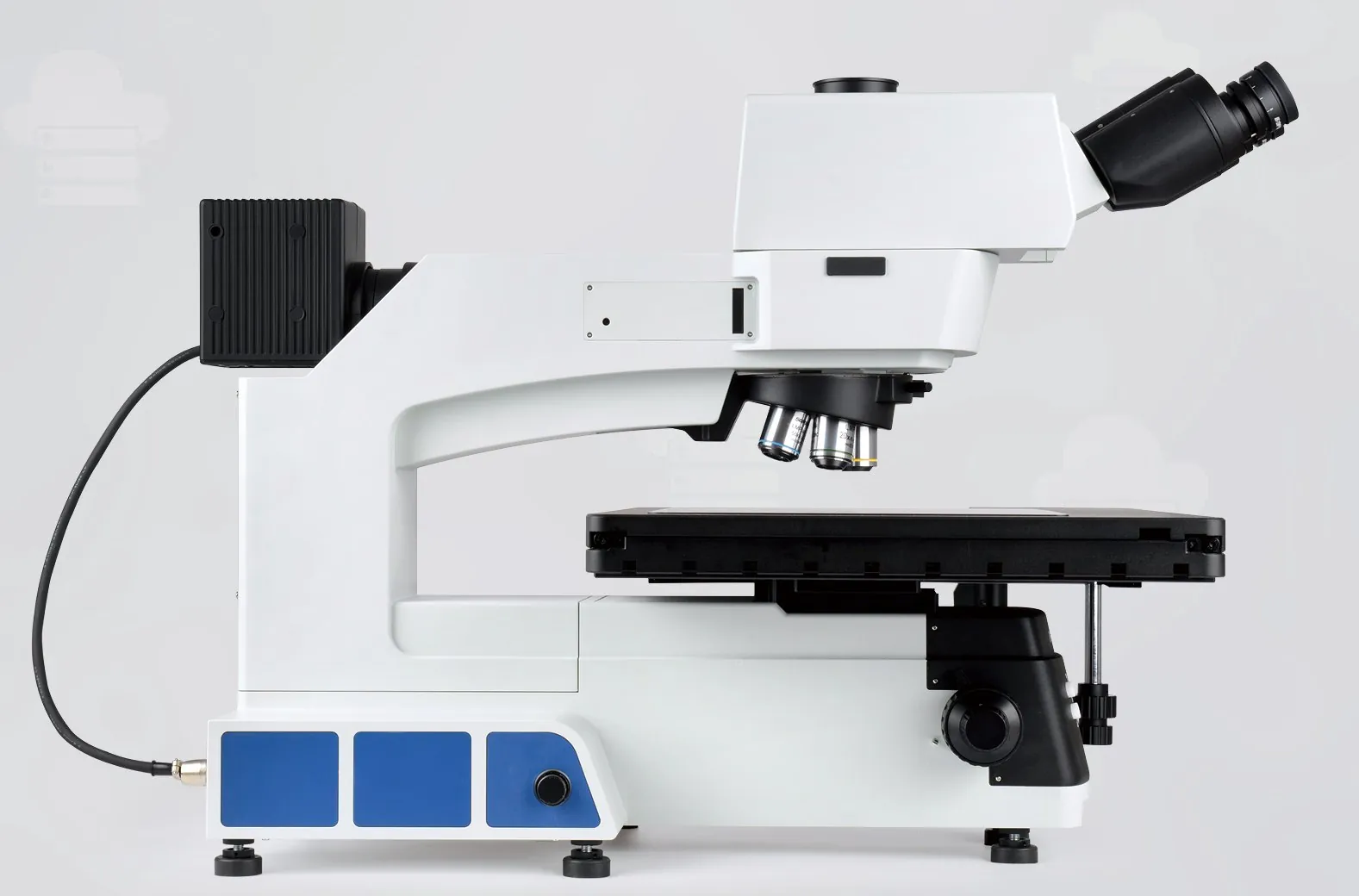

ตัวเครื่องโลหะของ MX12R มีขาปรับระดับ 6 ขา จุดศูนย์ถ่วงต่ำและมั่นคงสูง ทนแรงกระแทกเพื่อให้ภาพนิ่ง

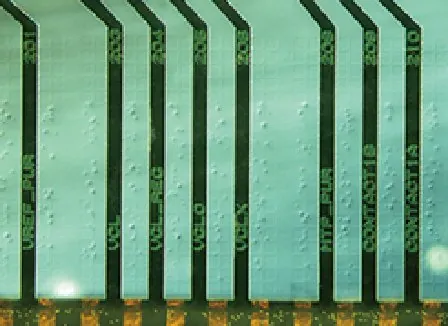

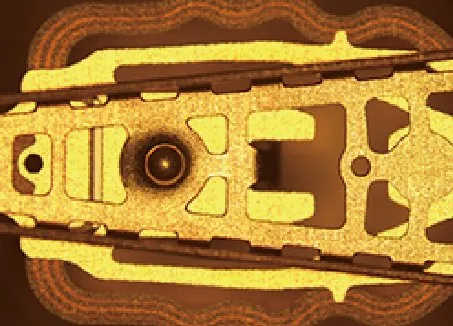

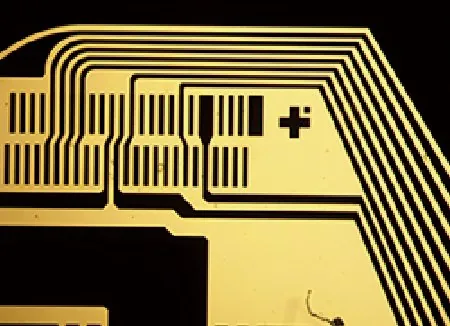

รองรับ Bright field, Dark field, Polarizing และ DIC จึงใช้กันแพร่หลายในงานเซมิคอนดักเตอร์ FPD แพ็กเกจวงจร PCB วัสดุ ชิ้นงานโลหะหล่อและเซรามิก เครื่องมือขัด และอื่น ๆ
| รายการ | MX12R |
|---|---|
| ระบบออปติก | Infinity color-corrected optical system |
| โหมดการส่อง | Bright field / Dark field / Polarizing / DIC |
| หัวกล้อง (Viewing head) | Tilting trinocular head (erect image), 0 – 35° adjustable; interpupillary distance 50 – 76 mm; splitting ratio 100:0 or 0:100 |
| เลนส์ตา (Eyepiece) | High eye-point wide-field plan eyepiece PL10×/25 mm, adjustable diopter; reticle attachable |
| เลนส์ Objective | BD semi-APO DIC objectives 5× / 10× / 20× / 50× / 100× Long working distance BD semi-APO DIC objective 20× Long working distance BD semi-APO objectives 50× / 100× |
| Nosepiece (หัวเปลี่ยนเลนส์) | Electronic BD sextuple nosepiece with DIC slot |
| ตัวเครื่อง (Frame) | |
| แสงสะท้อน (Reflected) | Low-position coaxial focus mechanism, coarse range 35 mm, fine precision 0.001 mm; upper limit and tension adjustment; built-in 100 – 240 V wide-voltage system |
| แสงส่องผ่านและแสงสะท้อน | Low-position coaxial focus mechanism, coarse range 35 mm, fine precision 0.001 mm; upper limit and tension adjustment; built-in 100 – 240 V wide-voltage system |
| Stage (แท่นวางชิ้นงาน) | |

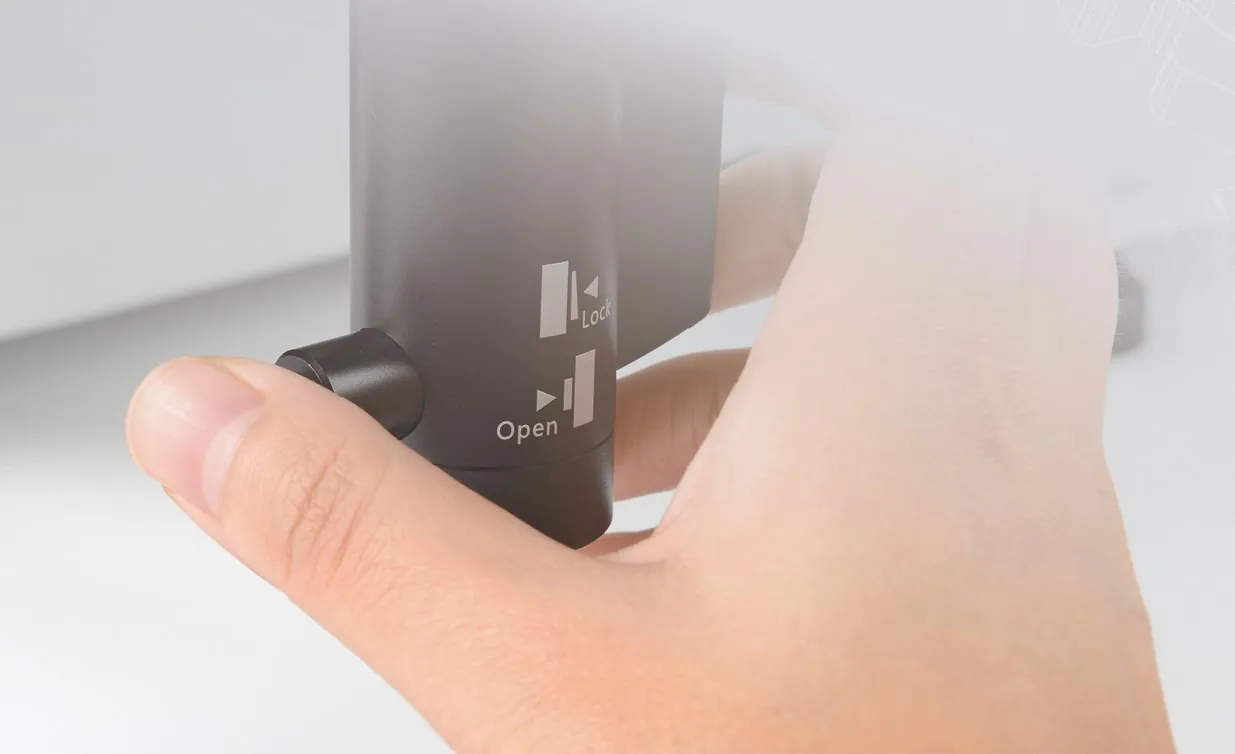

| Stage แบบกลไก | 14 × 12″ three-layer stage with low-position coaxial adjustment; size 718 × 420 mm; travel 356 × 305 mm; clutch handle for quick movement; glass plate for reflected use |
| Stage แบบไฟฟ้า | 495 × 641 mm; travel 306 × 306 mm; repeat positioning accuracy (3 + L/50) µm |
| ออปติกและอุปกรณ์เสริม | |
| ระบบไฟส่องสว่าง | BD reflected illuminator with electronic variable aperture and field diaphragm (center adjustable); bright / dark field switch; slots for filters and polarizing kit |
| อะแดปเตอร์กล้อง | 0.5× / 0.65× / 1× C-mount adapter |
| อื่น ๆ |
|
บอกขนาดเวเฟอร์ ขนาดจอ และโหมดการตรวจที่ต้องการ แล้วเราจะจัดชุด MX8R / MX12R ที่เหมาะสมให้
