SOPTOP DMS1000 · กล้องจุลทรรศน์ดิจิทัล 3 มิติ

เห็นทุกรายละเอียด แบบ 3 มิติ

กล้องจุลทรรศน์ดิจิทัล 3 มิติ SOPTOP DMS1000 — ซูม APO telecentric 20–7,500× ภาพ 4K, Depth fusion และวัดขนาด 2D / 3D ครบในระบบมอเตอร์เดียว

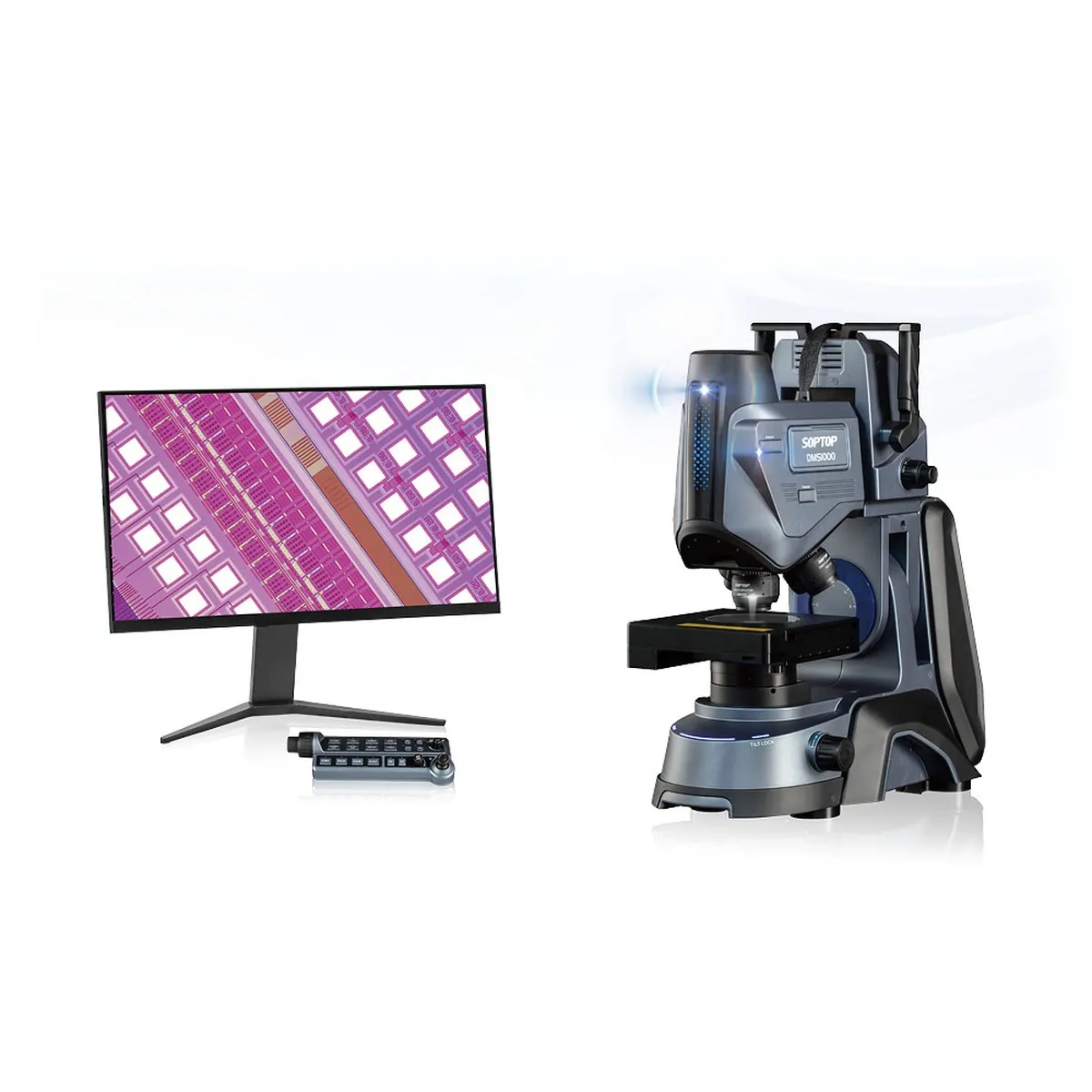

กล้องจุลทรรศน์ดิจิทัล 3 มิติ SOPTOP DMS1000 พร้อมจอ 4KSOPTOP DMS1000 · ตัวแทนจำหน่ายอย่างเป็นทางการในไทย
20–7,500×ซูมต่อเนื่อง
4K · 3Dวัดขนาด
CIQTEK กล้องจุลทรรศน์อิเล็กตรอน · SEM · FE-SEM · FIB

เห็นชัด วัดได้ วิเคราะห์ลึก

ทุกอย่างเป็นไปได้ในระดับนาโน — กล้องจุลทรรศน์อิเล็กตรอน CIQTEK แยกรายละเอียดโครงสร้างได้ถึง 0.6 nm

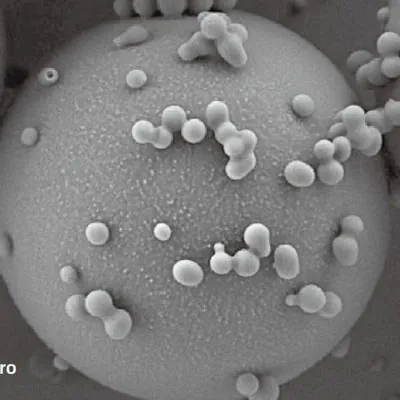

ภาพถ่าย SEM ของอนุภาคขนาดไมโครCIQTEK SEM · ภาพอนุภาคขนาดไมโคร
0.6 nmความละเอียด SE
2.5M×กำลังขยาย
NEXA BEYOND Co., Ltd. · ประเทศไทย

Where Discovery Never Ends.

ผู้ให้บริการโซลูชันด้านวิทยาศาสตร์ในประเทศไทย — กล้องจุลทรรศน์ขั้นสูง เครื่องวัดพื้นผิว และเครื่องมือวิเคราะห์ สำหรับงานวิจัยและอุตสาหกรรม

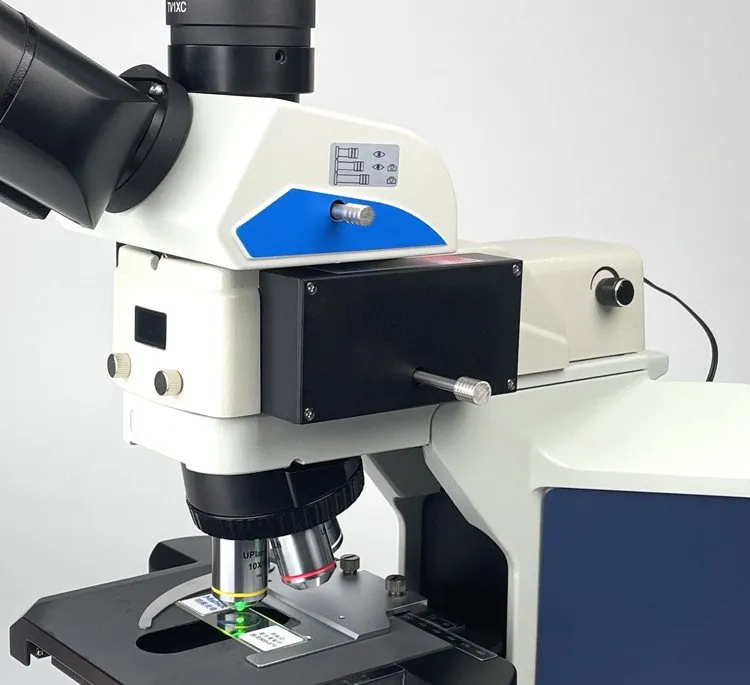

กล้องจุลทรรศน์ Fluorescenceโซลูชันกล้องจุลทรรศน์ขั้นสูง
7 หมวดโซลูชัน
ประเทศไทยและต่างประเทศ
GelSight 3D Portable Imaging

ทุกวัสดุ ทุกที่

วิเคราะห์พื้นผิว 3 มิติด้วยภาพ — วัดโปรไฟล์ ความหยาบผิว และปริมาตร ระดับไมครอน ได้ทันทีหน้างาน

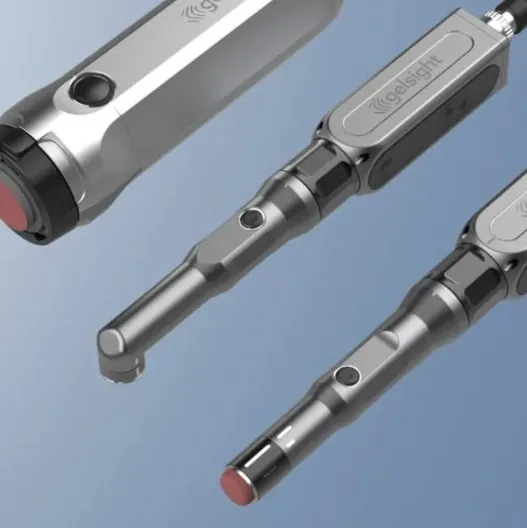

เครื่องสแกน 3 มิติแบบพกพา GelSightGelSight Mobile · สแกน 3 มิติแบบพกพา
ระดับไมครอนวัดโปรไฟล์ 3 มิติ
ทุกวัสดุทุกที่
Smart Display ระบบกล้องจุลทรรศน์

Explore. Capture. Share.

ครบในจอเดียว MD28-A รวมกล้องสำหรับกล้องจุลทรรศน์เข้ากับแท็บเล็ต Android — ออกแบบมาเพื่อการสอนและห้องปฏิบัติการขนาดเล็ก ไม่ต้องใช้คอมพิวเตอร์

กล้องจุลทรรศน์ Smart Display MD28-AMD28-A · ครบในจอเดียว
All-in-oneไม่ต้องใช้คอมพิวเตอร์
จอสัมผัสTouch screen
7+หมวดโซลูชัน
30+รุ่นเครื่องมือ
2.5Mxกำลังขยายสูงสุด
0.6 nmความละเอียดสูงสุด
พันธมิตรด้านเทคโนโลยี
SOPTOPMSHOTGelSightCIQTEKRtec InstrumentsLE Systems
เกี่ยวกับเรา

เชื่อมการค้นพบทางวิทยาศาสตร์สู่ประสิทธิภาพในอุตสาหกรรม

Nexa Beyond คือบริษัทที่ขับเคลื่อนด้วยเทคโนโลยี มุ่งมอบโซลูชันครบวงจรสำหรับห้องปฏิบัติการและงานอุตสาหกรรม — ทั้งเครื่องมือวิทยาศาสตร์ขั้นสูง ระบบวิเคราะห์ และเทคโนโลยีกล้องจุลทรรศน์ ที่ช่วยให้นักวิจัย วิศวกร และผู้ผลิต ทำงานได้แม่นยำและมีประสิทธิภาพยิ่งขึ้น ในฐานะตัวแทนจำหน่าย SOPTOP และ MSHOT อย่างเป็นทางการในประเทศไทย เราดูแลลูกค้าในอุตสาหกรรมเซมิคอนดักเตอร์ อิเล็กทรอนิกส์ และยานยนต์ รวมถึงหน่วยงานราชการและห้องปฏิบัติการวิจัย

โซลูชันแนะนำ กล้องจุลทรรศน์อุตสาหกรรม SOPTOP — เซมิคอนดักเตอร์ อิเล็กทรอนิกส์ ยานยนต์
โซลูชันของเรา

เครื่องมือที่ออกแบบมาเพื่อความแม่นยำ

ตั้งแต่กล้องจุลทรรศน์อิเล็กตรอนระดับนาโนเมตร ไปจนถึงเครื่องวิเคราะห์พื้นผิว 3 มิติแบบพกพา — ครบทุกเครื่องมือสำหรับงานวิจัย ควบคุมคุณภาพ และการผลิต

กล้องจุลทรรศน์อิเล็กตรอน CIQTEK SEM3300
กล้องจุลทรรศน์อิเล็กตรอน CIQTEK

ทุกอย่างเป็นไปได้ในระดับนาโน

กล้อง CIQTEK ครอบคลุมทั้ง Tungsten-filament SEM, Field-Emission SEM และ Focused Ion Beam SEM — เผยโครงสร้างที่กล้องแสงทั่วไปมองไม่เห็น พร้อมการถ่ายภาพแรงดันต่ำแบบไม่ทำลายชิ้นงาน สำหรับตัวอย่างที่บอบบางที่สุด

  • ความละเอียดต่ำกว่านาโนเมตรถึง 0.6 nm @ 15 kV SE บน SEM 5000x
  • กำลังขยายสูงสุด 2,500,000×Detector แบบ SE, In-lens, BSE, EDS, EBSD, STEM และ CL
  • ตัดหน้าตัดด้วย FIB และเตรียมชิ้นงาน TEMDB 550 แบบ dual-beam พร้อม nano-manipulator lift-out
ดูกล้อง SEM ทั้งหมด
เครื่องสแกน 3 มิติแบบพกพา GelSight
GelSight · 3D Portable Imaging

ทุกวัสดุ ทุกที่

เทคโนโลยี tactile sensing ของ GelSight นำการวิเคราะห์พื้นผิวด้วยภาพออกจากห้องแล็บสู่หน้างาน — วิเคราะห์ 3 มิติความละเอียดสูง โดยไม่ต้องติดตั้งซับซ้อน

  • โปรไฟล์ 3 มิติและความหยาบผิวค่า Ra, Rq, Rz แม่นยำระดับไมครอน
  • วิเคราะห์ปริมาตรและตำหนิได้ค่าความลึก รอยบุบ การสึกหรอ และการสูญเสียเนื้อวัสดุทันที
  • ตรวจหลุม (Pitting) และอนุภาคนับจำนวน ขนาด ความลึก และการกระจายตัว
รู้จัก GelSight

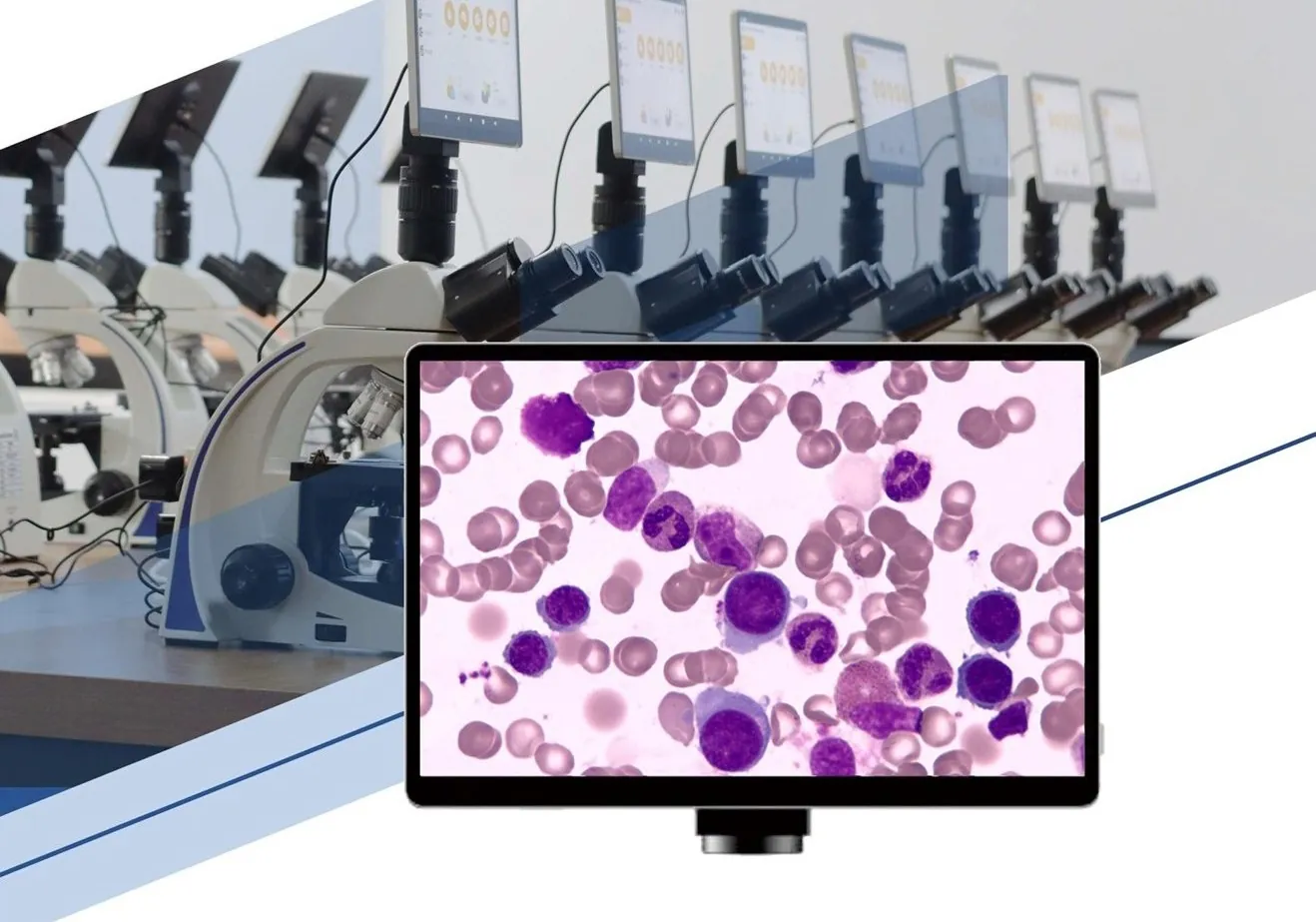

Microscope Smart Display

Explore. Capture. Share.
ครบในจอเดียว

MD28-A รวมกล้องความละเอียดสูงสำหรับกล้องจุลทรรศน์เข้ากับแท็บเล็ต Android — ออกแบบมาเพื่อการสอน การสาธิต และห้องปฏิบัติการขนาดเล็ก ไม่ต้องใช้คอมพิวเตอร์

ดู Smart Display
กล้องจุลทรรศน์ Smart Display MD28-A
แกลเลอรีภาพ

ทุกการค้นพบ บันทึกได้ในรายละเอียดคมชัด

ชมภาพจริงจากกล้องจุลทรรศน์ของเรา ทั้งงานชีววิทยาและวัสดุศาสตร์

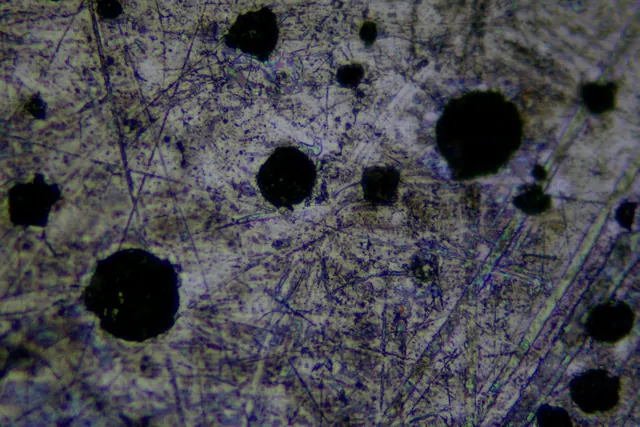

เหล็กหล่อ 50x
เหล็กหล่อ (Cast Iron)50×
แผ่นหินบาง 20x
แผ่นหินบาง (Rock Thin Section)20×

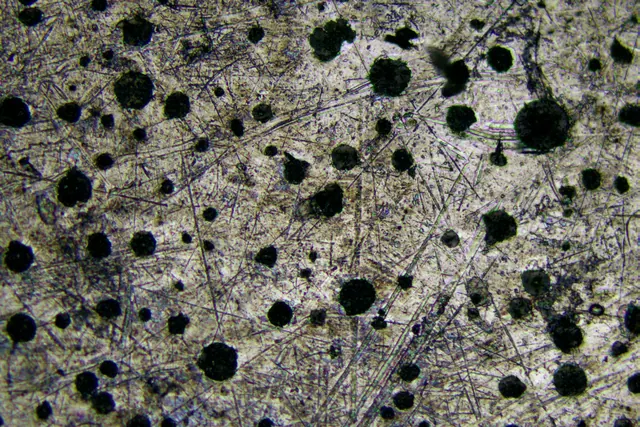

เหล็กหล่อ 20x
เหล็กหล่อ (Cast Iron)20×
แผ่นหินบาง 10x
แผ่นหินบาง (Rock Thin Section)10×
FAQ

คำถามที่พบบ่อย

Nexa Beyond เป็นตัวแทนจำหน่ายอย่างเป็นทางการหรือไม่

ใช่ Nexa Beyond เป็นตัวแทนจำหน่ายอย่างเป็นทางการในประเทศไทยของกล้องจุลทรรศน์อุตสาหกรรม SOPTOP และกล้องจุลทรรศน์ MSHOT นอกจากนี้เรายังจำหน่ายเครื่องสแกนพื้นผิว 3 มิติ GelSight กล้องจุลทรรศน์อิเล็กตรอน CIQTEK เครื่องวิเคราะห์ทางความร้อน และระบบทดสอบเชิงกล

ลูกค้าของ Nexa Beyond อยู่ในอุตสาหกรรมใดบ้าง

ลูกค้าหลักของเราคือโรงงานเซมิคอนดักเตอร์ อิเล็กทรอนิกส์ และยานยนต์ รวมถึงหน่วยงานราชการ มหาวิทยาลัย และห้องปฏิบัติการวิจัยทั่วประเทศไทย

ขอดูการสาธิตเครื่องก่อนซื้อได้ไหม

ได้ ติดต่อเราเพื่อนัดสาธิตเครื่อง แนะนำให้นำชิ้นงานของคุณมาทดสอบด้วย จะได้เห็นผลกับงานจริงก่อนตัดสินใจ

ขอใบเสนอราคาได้อย่างไร

ส่งรายละเอียดงานและชิ้นงานของคุณผ่าน แบบฟอร์มติดต่อ หรืออีเมล info@nexa-beyond.com หรือโทร 087-181-8185 โดยปกติเราจะตอบกลับภายใน 1 วันทำการ

Nexa Beyond ตั้งอยู่ที่ไหน

สำนักงานของเราอยู่ที่ อ.ลำลูกกา จ.ปทุมธานี ใกล้กรุงเทพฯ และให้บริการลูกค้าทั่วประเทศไทย

Where discovery never ends.

เล่าให้เราฟังเกี่ยวกับงานของคุณ แล้วผู้เชี่ยวชาญของเราจะแนะนำเครื่องมือที่เหมาะกับห้องปฏิบัติการหรือสายการผลิตของคุณ
